Spațierea incorectă, fixarea slăbită, banda de protecție deteriorată sau betonul care intră în locaș pot face buclele de sârmă dificil de deschis și aliniat în timpul montajului panoului. Pentru fabricile de prefabricate din beton, instalarea fiabilă începe cu selectarea casetei de bucle corecte, verificarea desenelor de producție și poziționarea precisă a fiecărei unități pe cofraj. Acest ghid explică procesul complet, inclusiv instalarea din fabrică, inspecția pre-turnării, verificările demulare și-conexiunea la fața locului, ajutându-vă să reduceți erorile de instalare și să îmbunătățiți fiabilitatea îmbinărilor prefabricate ale pereților.
Ce este o cutie cu buclă de sârmă?
O cutie de buclă de sârmă este o componentă turnată-în interior utilizată pentru a conecta panourile de perete prefabricate din beton la alte panouri de perete sau coloane de beton.
De obicei, constă dintr-o cutie de oțel galvanizat, o buclă flexibilă de frânghie, un manșon de compresie și un capac de protecție. În timpul producției prefabricate, cutia de oțel este fixată de cofrajul lateral, în timp ce bucla de sârmă rămâne pliată în interiorul locașului.
După ce panourile prefabricate sunt ridicate, buclele sunt deschise în îmbinarea verticală. O bară de armare este plasată prin buclele suprapuse, iar rostul este umplut cu chitul specificat.
Cutiile de bucle de sârmă, armătura și chitul întărit funcționează împreună ca un sistem complet de conectare.
Bucla de cutie cu conector dublu
Bucla de cutie de conector cu un singur cap
Unde sunt folosite cutiile cu buclă de sârmă?
Puteți folosicutii cu buclă de sârmăîn rosturile verticale unde elementele prefabricate din beton au nevoie de o legătură mecanică fiabilă. Aplicațiile obișnuite includ îmbinări perete-la-perete, conexiuni perete-la-coloană, pereți despărțitori interni și panouri de perete prefabricate externe.
Sunt utile mai ales atunci când aveți nevoie de o conexiune care poate fi pregătită în fabrică și finalizată rapid la fața locului. Cutiile sunt turnate în marginea panoului, în timp ce buclele de sârmă rămân protejate în timpul transportului. După montare, deschideți buclele, introduceți bara de armare verticală specificată și cimentați îmbinarea.
Trebuie să selectați tipul de cutie, lungimea buclei și distanța în funcție de proiectul de conectare aprobat, grosimea panoului, lățimea îmbinării și transferul de sarcină necesar. Nu alegeți produsul doar după dimensiunea cutiei sau după aspect.
Ce ar trebui să verificați înainte de instalare?
Înainte de a instala cutii cu bucle de sârmă, ar trebui să confirmați cerințele de conectare și detaliile produsului pentru a evita erorile de poziționare sau problemele de aliniere a locației.
Tipul și dimensiunea cutiei
Verificați dacă proiectul necesită un singur saucutie cu buclă cu dublu fir. Confirmați dimensiunile cutiei de oțel și diametrul cablului de sârmă.
Lungimea buclei
Asigurați-vă că proiecția buclei se potrivește cu lățimea articulației proiectate și cu detaliile de conectare.
Distanța de instalare
Urmați desenul aprobat pentru distanța verticală și distanța dintre margini. Nu copiați dimensiunile dintr-un alt proiect.
Direcția de instalare
Confirmați că fiecare deschidere a cutiei este orientată spre viitoarea îmbinare a panoului și se aliniază cu elementul prefabricat adiacent.
Degajare de armare
Verificați dacă cablul de sârmă încorporat nu interferează cu armarea, ancorele de ridicare sau alte inserții.
Starea produsului
Inspectați cutia, cablul de sârmă, manșonul de compresie și banda de protecție pentru deformare, deteriorare sau coroziune înainte de turnare.
Cum se instalează cutii cu bucle de sârmă în fabrica de prefabricate
Un proces de instalare consecvent vă ajută să reduceți erorile de poziționare, să îmbunătățiți eficiența producției și să vă asigurați că cutiile de bucle de sârmă sunt pregătite pentru conexiuni fiabile de perete prefabricat după turnare.
Inspectați cutiile cu bucle de sârmă
Înainte de instalare, verificați fiecare cutie de buclă de sârmă pentru a vă asigura că se potrivește cu desenul dvs. de producție. Inspectați cutia de oțel, cablul de sârmă, manșonul de compresie și banda de protecție pentru deteriorare, deformare sau coroziune. Confirmați că lungimea buclei și tipul cutiei sunt corecte înainte de a muta produsul în matriță. Înlocuirea unei componente incorecte înainte de turnare este mult mai ușoară decât repararea unui panou prefabricat finit.
Marcați pozițiile de instalare
Utilizați desenul de producție aprobat pentru a marca fiecare punct de instalare pe cofrajul lateral. Măsurați dintr-un punct de referință fix, cum ar fi partea de jos a panoului, în loc să măsurați de la o cutie la alta. Această metodă vă ajută să mențineți distanțarea precisă și reduce erorile de măsurare cumulate în timpul producției în lot.
Utilizați o bandă de poziționare reutilizabilă
Dacă fabricați aceleași panouri de perete în mod repetat, luați în considerare utilizarea unui placaj reutilizabil sau o bandă de poziționare din oțel. O bandă de poziționare vă permite să plasați mai multe cutii cu bucle de sârmă rapid, păstrând în același timp distanța constantă. Poate reduce timpul de măsurare, poate îmbunătăți repetabilitatea și poate simplifica inspecțiile de calitate. Verificați întotdeauna banda de poziționare față de cel mai recent desen de producție înainte de fiecare execuție de producție.

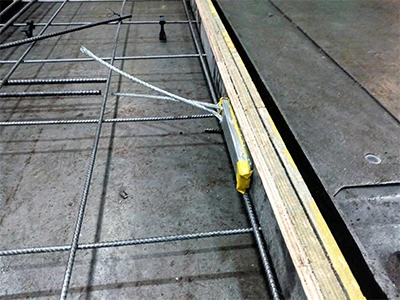

Fixați cutiile pe cofraj
Asigurați fiecare cutie de bucle de sârmă strâns pe cofraj folosind găurile de fixare pre-perforate și elementele de fixare adecvate pentru sistemul dvs. de matriță. După instalare, verificați dacă cutia nu se mișcă sau nu se rotește atunci când este apăsată cu mâna. O cutie bine fixată este mai puțin probabil să se miște în timpul plasării armăturii, turnării betonului sau vibrațiilor.
Verificați poziția cablului de sârmă
Confirmați că cablul de sârmă încorporat urmează direcția necesară și are suficient spațiu de întărire, ancore de ridicare și alte componente încorporate. Cablul trebuie să rămână drept, fără îndoituri sau răsuciri ascuțite. Dacă apar interferențe, revizuiți structura armăturii în loc să modificați cablul de sârmă.
Sigilați deschiderea cutiei
Inspectați banda de protecție sau capacul înainte de turnarea betonului. Ar trebui să sigileze complet deschiderea și să mențină bucla de sârmă pliată în interiorul cutiei. Un capac deteriorat poate permite nămolului de beton să intre în locaș, făcând bucla dificil de deschis după demulare.
Finalizați o inspecție înainte-de turnare
Înainte de turnare, efectuați o inspecție finală a fiecărei cutii de buclă de sârmă instalată. Verificați modelul, cantitatea, poziția, distanța, direcția de instalare și starea de fixare. De asemenea, trebuie să confirmați că capacele de protecție sunt intacte și că există suficient spațiu liber în jurul cablului de sârmă încorporat. Înregistrarea acestor verificări ajută la îmbunătățirea coerenței producției și a trasabilității.
Turnați și compactați betonul
Turnați beton cu grijă în jurul cutiilor de bucle de sârmă încorporate și compactați-l uniform. Evitați să loviți cutia de oțel direct cu furtunul de beton sau cu vibratorul, deoarece un impact excesiv poate muta cutia sau poate deteriora capacul de protecție. Compactarea adecvată asigură că zona de ancorare este pe deplin susținută, menținând cutia poziționată corect.
Inspectați cutiile după demulare
După ce panoul atinge rezistența necesară la deformare, îndepărtați cofrajul și inspectați fiecare cutie de bucle de sârmă. Verificați poziționarea corectă, deschiderile curățate, scurgeri de beton, cutii de oțel deteriorate sau fisuri în jurul marginii panoului. Lăsați buclele de sârmă pliate în interiorul cutiei în timpul depozitării și transportului pentru a le proteja de deteriorarea accidentală până la instalare la fața locului.
Cum se finalizează conexiunea buclei de cablu la fața locului?
După ce elementele prefabricate sunt livrate și poziționate, banda de protecție este îndepărtată, iar buclele de sârmă sunt deschise în îmbinarea verticală. Buclele de la panourile de perete adiacente trebuie să se alinieze și să se suprapună conform desenului de conectare aprobat.
Bara de armare verticală specificată este apoi introdusă prin bucle, iar îmbinarea este sigilată și umplută cu chit adecvat. Chitul trebuie să curgă în jurul buclelor de sârmă, armăturii și adâncituri de cutie pentru a forma conexiunea finalizată.
Pentru fabrica de prefabricate, distanța exactă a cutiilor, înălțimea de instalare, direcția buclei și proiecția sunt deosebit de importante. Erorile făcute în timpul turnării pot face buclele dificil de aliniat atunci când panourile ajung la locul. Aranjamentul final al armăturii, lățimea rostului și procedura de chituire ar trebui să urmeze întotdeauna proiectul aprobat al proiectului.
Probleme comune de instalare a cutiei cu buclă de sârmă
Puteți preveni majoritatea defecțiunilor cutiei de bucle de sârmă verificând poziționarea, fixarea, etanșarea și spațiul de armare înainte de turnarea betonului.
Spațiere incorectă
Dacă instalați cutii la o distanță greșită, este posibil ca buclele să nu se potrivească cu designul de conectare aprobat. Urmați întotdeauna cel mai recent desen de producție.
Fixare liberă
O cutie liberă se poate mișca în timpul turnării sau vibrației. Asigurați-vă că fiecare cutie se așează ferm pe cofraj.
Direcție de instalare greșită
Deschiderea cutiei trebuie să fie orientată spre viitoarea îmbinare. O cutie inversată poate face bucla dificil sau imposibil de utilizat.
Bandă de protecție deteriorată
Banda ruptă sau slăbită poate permite nămolului de beton să intre în locaș.
Interferență de întărire
Verificați dacă cablul de sârmă nu se ciocnește cu armături, ancore de ridicare sau alte inserții.
Scurgeri de beton în cutie
Sigilați golurile dintre cutie și cofraj pentru a menține adâncitura curată.
Deschiderea buclelor înainte de transport
Păstrați buclele pliate în timpul depozitării și transportului pentru a evita îndoirea sau deteriorarea impactului.
Forțarea buclelor nealiniate
Nu forțați bara prin bucle nealiniate. Verificați mai întâi poziția panoului și instalarea cutiei.
Concluzie
Instalarea fiabilă a cutiei cu bucle de sârmă depinde de poziționarea precisă, fixarea sigură a cofrajului, etanșarea eficientă și inspecția consecventă. Instrumentele de instalare standardizate și verificările pre-turnării pot ajuta fabricile de prefabricate să reducă erorile și să îmbunătățească eficiența producției în loturi.
Trimiteți tipul de cutie, lungimea buclei, cantitatea și desenele necesare pentru a verifica specificațiile disponibile și opțiunile de livrare.
FAQ
Î: Ar trebui să se deschidă buclele de sârmă înainte de turnarea betonului?
R: Nu. Buclele trebuie să rămână pliate și protejate în interiorul cutiei de oțel în timpul turnării, depozitării și transportului.
Î: Cum se fixează cutiile cu bucle de sârmă pe cofraj?
R: Sunt de obicei atașate prin găuri pre-perforate folosind cuie, șuruburi sau altă metodă de fixare aprobată, potrivită pentru matriță.
Î: Distanța dintre cutii poate fi ajustată de muncitorii din fabrică?
R: Distanța trebuie să urmeze desenul de conectare aprobat. Nu trebuie schimbat fără confirmare tehnică. Cauzele comune includ banda de protecție deteriorată, etanșare slabă și goluri între cutie și cofraj.
Î: Ce face ca betonul să intre în adâncime?
R: Cauzele comune includ banda de protecție deteriorată, etanșare slabă și goluri între cutie și cofraj.
Î: Se mai pot folosi cabluri de sârmă deteriorate?
R: Cablurile cu fire rupte, coroziune severă, îndoituri ascuțite sau manșoane deteriorate nu trebuie turnate în panou fără evaluare tehnică.
