Pereții de fundație din beton prefabricat au devenit celebri pentru clădirile rezidențiale și comerciale din cauza numeroaselor beneficii ale acestora. Pereții de beton prefabricat sunt elemente structurale din beton turnate și vindecate într -un mediu de fabricație controlat, apoi transportate la șantier pentru instalare. Spre deosebire de fundațiile turnate turnate la fața locului, secțiunile de perete prefabricate sunt fabricate în afara site-ului într-o fabrică folosind echipamente și tehnici specializate.
Procesul de fabricație prefabricată permite un control excelent al calității, deoarece designul amestecului de beton, turnarea, vibrațiile, întărirea și testarea sunt monitorizate îndeaproape. Acest lucru duce la elemente concrete de înaltă rezistență, durabile, cu finisaje și texturi consistente. În plus, formarea pereților într -o instalație include izolație, deschideri și atașamente precum șuruburile de ancorare înainte de transport.
Odată vindecat, panourile prefabricate sunt ridicate din formulare și expediate direct pe locul de muncă. Întâlnirile sunt ridicate și conectate pentru a crea pereții fundației clădirii. Instalarea prefabricată este extrem de rapidă în comparație cu metodele tradiționale turnate. Pereții sunt coborâți în loc de o macara și conectate. Acest lucru permite altor tranzacții să înceapă să funcționeze rapid pe măsură ce structura de mai sus este construită.
Fundațiile de beton prefabricate oferă proprietarilor și constructorilor să programeze economii, performanță și precizie. Următoarele secțiuni vor prezenta pașii cheie pentru producerea pereților de fundație prefabricate din beton, de la designul mixului și turnarea până la întărire și instalare.
Planificare și proiectare
Planificarea și proiectarea pereților de fundație prefabricate din beton implică mai multe pași cheie pentru a asigura panourile să îndeplinească cerințele proiectului.
Determinați cerințele de încărcare și condițiile solului pentru a inginerie proiectarea corectă a peretelui
Primul pas în planificarea pereților fundației prefabricate este determinarea proiectării corespunzătoare a peretelui și a specificațiilor pentru a rezista încărcăturilor și condițiilor de pe șantier. Panourile de perete trebuie să fie concepute pentru a susține greutatea structurii deasupra, rezistă la presiunile laterale ale solului și să transfere în mod adecvat sarcinile în piciorul de mai jos. Acest lucru necesită o evaluare a mai multor factori:
● Încărcări verticale moarte și vii: Greutatea de sine a structurii, precum și încărcările pentru ocupanți/mobilier, dictează cerințe abrupte. Zăpada, vântul și încărcăturile seismice au de asemenea impact asupra designului.
● Tipul solului și presiunile laterale ale pământului: argile, siltul, nisipul și pietrișul impun forțe laterale diferite. Înălțimea solului reținut influențează și presiunea.
● Sarcini de suprataxă: grade înclinate, fundații adiacente sau sarcini de suprafață adaugă presiuni de suprataxă.
● Factorii de mediu: Nivelul tabelului apelor subterane, expunerea chimică potențială și considerațiile de îngheț/dezgheț climatic afectează proiectarea.
Odată ce sarcinile aplicabile sunt determinate, componentele de perete pot fi selectate și consolidate pentru coduri de proiectare adecvate standard de rezistență și cele mai bune practici în mod corespunzător ghid în mod corespunzător panouri prefabricate, conexiuni și elemente de fundație.
Alegeți grosimea peretelui și întărirea pe baza nevoilor structurale
Grosimea peretelui prefabricat este selectată pe baza armăturii necesare pentru a rezista tensiunilor de îndoire și a transferului încărcăturilor în siguranță în fundație. Grosimile tipice variază între 6 și 12 inci. Armarea este de obicei sub formă de cuști rebar introduse în formularele panoului înainte de plasarea betonului. Dimensiunea și distanțarea rebarului sunt specificate de inginerul pentru cerințele proiectului.
Încărcările mai mari sau înălțimile de perete necesită panouri mai groase și o întărire mai robustă. Deschiderile pentru ferestre, uși și utilități afectează și designul. Sarcinile concentrate în jurul deschiderilor au nevoie de suport suplimentar. Panourile pot fi din beton solid sau pot utiliza forme de beton izolatoare pentru a asigura izolație integrală. Tipul de formă ales influențează grosimea panoului.
Proiectați conexiuni între panouri și integrați deschideri pentru uși, ferestre, utilități
Proiectarea corectă a conexiunilor dintre panourile prefabricate și integrarea deschiderilor sunt detalii critice. Îmbinările verticale dintre panouri sunt de obicei crud și consolidate odată ridicate. Conexiunile cu șuruburi de înaltă rezistență ancorează baza peretelui la picioare.
Deschiderile trebuie să se alinieze panourilor și să aibă o întărire suplimentară la colțuri. Îmbinările de contracție/control sunt de asemenea necesare pentru mișcarea de întărire a betonului între panouri.
Modelul și locația deschiderilor planificate ar trebui să fie coordonate mai devreme la proiectarea plăcilor. Asigurarea penetrărilor pentru utilități necesită, de asemenea, o abordare integrată.
Reprezintă cerințele de transport și instalare în proiectare
În cele din urmă, constrângerile de transport și instalație la fața locului au nevoie de luare în considerare. Reglementările rutiere limitează dimensiunile panoului. Ridicarea inserțiilor trebuie să fie proiectate în panouri. Greutatea elementelor trebuie să corespundă capacităților de macarale disponibile pe șantier.
În timpul erecției poate fi necesară o fixare temporară în timpul erecției până la podelele superioare sau la reumplerea asigurării laterale. Proiectarea fundației și pregătirile site -ului trebuie să permită instalarea sigură a panoului. Abordarea acestor factori în faza de planificare are ca rezultat elemente prefabricate care sunt optimizate pentru fabricarea eficientă, livrarea și asamblarea.
Cofraj și întărire
Cofrajul și întărirea corectă sunt esențiale pentru producerea de pereți de fundație de beton prefabricat de înaltă calitate.
Construiți cofraje durabile capabile să reziste la presiunea concretă
● Cofrajul trebuie să fie etanș și să reziste la presiunea betonului fluid fără înclinare.
● Materiale robuste, cum ar fi oțelul, fibra de sticlă sau placajul tratat, sunt utilizate în mod obișnuit.
● Articulațiile de formă trebuie să fie sigilate și fixate pentru a preveni scurgerea
● Suprafețele de formă trebuie să fie netede pentru a obține finisajul dorit al peretelui.
● NEVOIE DE ÎNCĂRCARE A FĂRĂRILOR ȘI MAMFERS TERIFICATE pentru a ușura detaliile marginilor panoului.
● Agenții de eliberare a formularului sunt aplicate astfel încât panourile se detașează ușor după întărire.
● Formularul de aliniere, dimensiunile și toleranța sunt verificate înainte de plasarea betonului.
Pregătiți piciorul pentru a primi conexiunea de jos a panourilor de perete
● Piesa este formată și aruncată cu tije proeminente de diblă pentru a se lega în panouri de perete
● Mărimea diblului, distanțarea, adâncimea și poziția trebuie să se potrivească cu designul panoului
● Suprafața picioarelor este curățată și înrădăcinată pentru a îmbunătăți conexiunea panoului
● Nivelarea și marcajele de sondaj Ghid pregătirea picioarelor și plasarea panoului.
● Loviturile temporare din lemn ajută la poziționarea primului rând de panouri.
Instalați fol de armare a rebaruluiOwiNG Specificații de inginerie
CAGELE REBAR sunt fabricate și plasate în forme înainte de turnarea betonului. Dimensiunea, distanțarea și configurația Rebar trebuie să se potrivească cu precizie a desenelor de proiectare structurală.
Specificații rebar | Descriere |
Dimensiune | #3, #4, #5 baruri utilizate frecvent |
Distanțare | 4 - 12 inci pe centru de obicei |
Lichidare | 1 - 2 inci de la marginile formei |
Suprapuneri | Diametrele de 30 de bare a fost minimă |
Îndoire | Coturi treptate fără kink -uri |
Muncitorii trebuie să lege și să sprijine în mod corespunzător rebar în formularele pentru a ține poziția în timpul plasării betonului. Turele de rebar, colțurile și deschiderile au nevoie de o atenție specială.
Includeți ancore pentru ridicare și conectori între panouri
Ridicarea inserțiilor turnate în panouri permit conectarea la echipamentele de macarale. Cantitatea, capacitatea și poziția permit o manipulare sigură. Pentru fundațiile de plăci de mat, conectorii de rebar specializați leagă panourile de perete între ele. Acestea se împletesc cu întărirea diblurilor prefabricate în placă. Instalarea corectă a ancorelor și conectorilor asigură că pereții se integrează cu succes.
Inspectarea cofrajului și a întăririi pregătite este imperativă înainte de a turna beton. Toate dimensiunile, autorizațiile și specificațiile de inginerie ar trebui să fie verificate dublu. Odată aprobat, poate începe plasarea concretă de calitate.
Producție și turnare concretă
Betonul consistent, de înaltă calitate, este esențial pentru pereții de fundație prefabricate durabile și fiabile. Este necesar un control atent al designului amestecului de beton, al lotului, al plasării și al întăririi.
Selectați design de amestec de beton de calitate și materii prime
Proporțiile și materialele amestecului de beton trebuie să producă rezistența, funcționarea și finisajul specificat de inginer. Betonul prefabricat tipic utilizează o forță de compresie între 5, 000-8, 000 PSI și permeabilitate scăzută. Agregatele, agregate, amestecuri și performanțe ale calității apei. Reglajele mixului pot fi necesare pentru a ține cont de variațiile regionale de materiale.
Controlați procedurile de lot și amestecare pentru consecvență
Plantele prefabricate folosesc echipamente automate, controlate de computer, pentru a cântări cu exactitate materialele. Materiile prime sunt stocate pentru a menține condiții uniforme de umiditate. Betonul este amestecat bine într -un tambur mare pentru a distribui agregatele și a lipi uniform. Amestecarea energiei și a timpului este consecventă între loturi.
Testați probe de beton pentru a confirma puterea și funcția de lucru
Pe măsură ce betonul este produs, cilindrii de probă sunt turnate pentru a verifica rezistența la compresiune respectă standardele. Scăderea, conținutul de aer și temperatura sunt măsurate pentru a verifica funcția și calitatea. Betonul este testat și trebuie să obțină rezultate de trecere înainte de a fi plasat în forme.
Asigurați -vă cofrajul rapid și în siguranță cu magneți de închisoare
Exhuterea magnețilorOferiți o soluție inovatoare pentru asigurarea panourilor de cofraj reutilizabile. Magneții cu putere mare de la 450-2600 kg forța adezivă țin temporar formele de lemn, oțel sau aluminiu ferm în loc, fără sudare sau foraj.
Muncitorii poziționează pur și simplu cofrajul prefabricat și apasă un buton pentru a angaja puternicul circuit magnetic Neodymium al magnetului încorporat într -o cutie de oțel durabilă. Aceasta creează o conexiune reglabilă puternică la mese sau cadre din oțel. Când este gata să se formeze, lucrătorul eliberează forța magnetică cu o tijă de control sau o pârghie pentru a detașa fără efort și a repoziționa formele.
Beneficiile cheie ale magneților de închisoare:
● Creșterea vitezei de instalare a cofrajului până la 70%
● Activați o reconfigurare ușoară și ajustări
● Reduceți deteriorarea suprafeței la formulare sau tabele
● Foarte versatil pentru materiale și modele de cofraj variate
● Construcție rezistentă la intemperii pentru utilizare repetată
● Disponibil în dimensiuni și forme pentru a se potrivi aplicației
Utilizarea magneților de obturare îmbunătățește productivitatea, precizia, siguranța și longevitatea cofrajului pentru aplicațiile prefabricate.

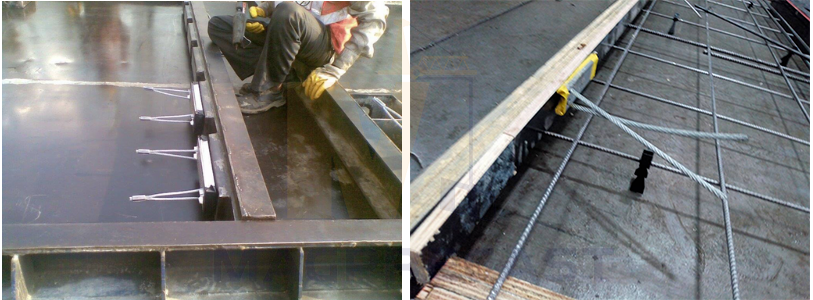

Alăturați -vă panourilor de perete în siguranță cu bucle cutia de conector
O conexiune structurală fiabilă între panourile de perete prefabricate este esențială.Bucle cutia de conectorOferiți o ancoră simplă, durabilă încorporată pentru unirea panourilor.
Buclele constau dintr-o frânghie de sârmă galvanizată de înaltă rezistență conținută într-o cutie de oțel. Cutia se atașează de cofranță înainte de a turna beton, permițând frânghiei de sârmă înțepenite să se încorporeze direct în panou.
Odată ce se vindecă concret, bucla este ieșită pentru a expune un punct de atașare între panouri. Frânghia flexibilă transferă sarcini de tensiune în siguranță între secțiunile de perete, permițând în același timp mișcarea controlată.
Beneficiile buclelor cutiei de conector:
● se încorporează ușor în beton turnat
● apare automat fără re-îndoire
● Transferează sarcini structurale între panouri
● Frânghia de oțel ductil permite mișcarea controlată
● Frânghia și carcasa rezistentă la coroziune
● Clipuri codate în culori pentru identificare
● Dimensiune compactă pentru transport și depozitare
Buclele cutiei de conector creează rapid conexiuni robuste din beton prefabricat, pur și simplu și în mod fiabil.

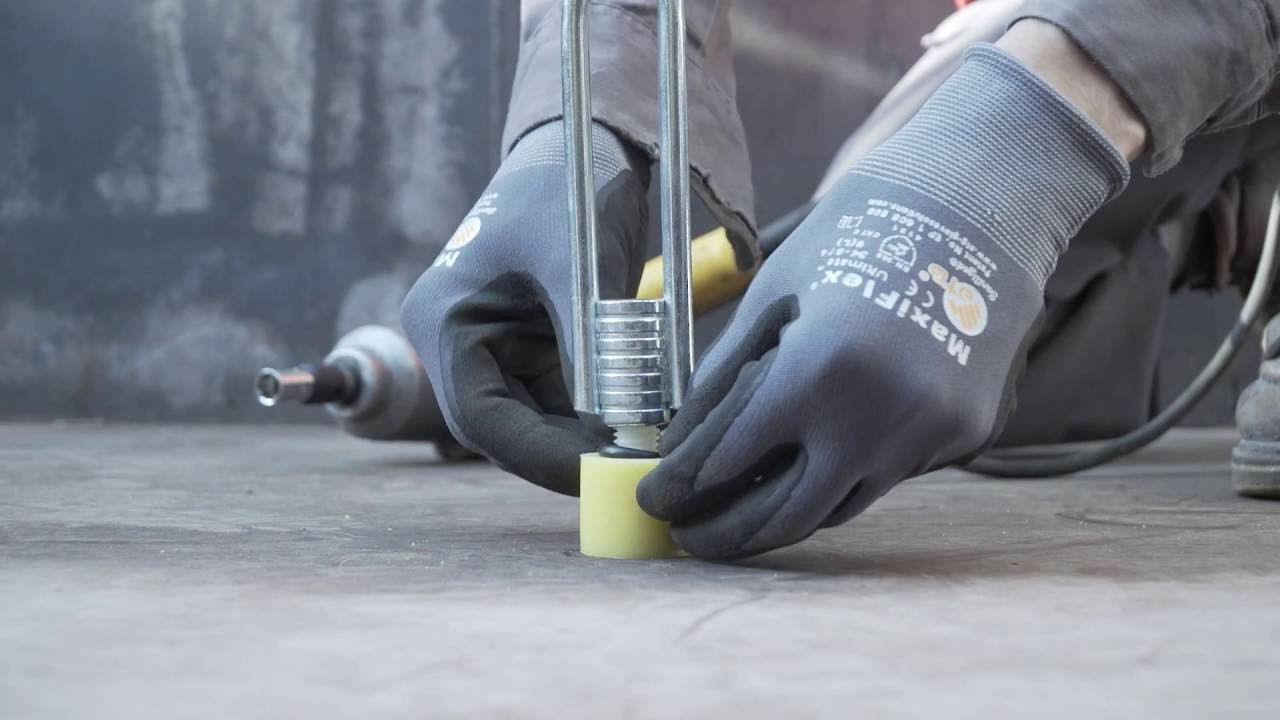

Ridicarea și mânerul panourilor în siguranță folosind inserții de buclă de bobină
Aceste inserții prezintă o bobină de capăt sudată pe o helixă de sârmă buclă. Forma bobinei permite curgerea betonului prin inserție în timpul turnării pentru încapsulare solidă. După întărire, lasă un atașament puternic expus care distribuie forțele de ridicare pe o suprafață mare.
Inserțiile de buclă de bobină împiedică ruperea betonului sau se prăbușește atunci când se manevrează. De asemenea, se auto-curăță de resturi și creează ancore pentruConexiuni cu șuruburi.
Beneficiile inserțiilor de buclă de bobină:
● Distribuie sarcini pe suprafață mare pentru siguranță
● Bobina atașată de sudură rezistă forțelor de extragere
● Forma bobinei de auto-curățare șterge resturile
● Punct de atașament cu șuruburi ușor pentru echipament
● Lungimi personalizate și capacități disponibile
● Nu este nevoie de o plasare sau consolidare specială
Inserțiile de buclă de bobină permit ridicarea și instalarea sigură și eficientă a elementelor prefabricate.
Turnați beton în forme folosind pompe, găleți sau macarale, după cum este necesar
Betonul este depus cu atenție în formulare, evitând segregarea sau stropirea. Pomparea, gălețile de macara, transportoarele sau tremururile permit toate o plasare precisă a betonului. Rata de turnare, înălțimea și tehnica evită perturbarea rebarului. Muncitorii se răspândesc și se consolidează în timpul turnării. Se previn articulațiile reci între loturi.
Consolidați betonul în mod corespunzător cu vibratorii pentru a evita golurile
Utilizarea vibratoarelor interne elimină aerul prins și consolidează complet betonul din jurul rebarului fără segregare. Vibratoarele de imersiune de dimensiuni și frecvență adecvate sunt introduse și retrase metodic. Vibrația se aplică până când betonul devine fluid și suprafață de bule de aer.
Urmați cu atenție cerințele de întărire pentru dezvoltarea de forță deplină
Elementele prefabricate trebuie să vindece în mod adecvat - de obicei în formularele pentru orele 12-24. Acest lucru permite hidratarea chimică și generarea de căldură să creeze rezistență timpurie. Este necesară o monitorizare atentă a temperaturii și a umidității înainte de a dezbrăca formularele și întărirea ulterioară. Aderarea precisă la regimurile de întărire specificate are ca rezultat concretul care atinge puterea de proiectare completă.
Demoltare, manipulare și depozitare
După o întărire corectă a betonului, panourile prefabricate trebuie eliminate din formulare, transportate și depozitate până la instalare.
● Cofrajul este dezbrăcat odată ce betonul atinge o rezistență suficientă, de obicei în orele 12-24. Suprafețele de formă sunt lubrifiate pentru a ușura îndepărtarea fără a deteriora panoul.
● Panourile sunt ridicate vertical de macarale folosind inserții de ridicare calibrate turnate în panouri. Slingurile din nylon conectează echipamentul la inserții pentru a ridica fiecare panou pentru a fi pus la punct și încărcare pe camioane.
● Fiecare panou este marcat cu un număr de identificare corespunzător înregistrărilor de producție și desenelor magazinelor. Acest lucru permite urmărirea prin producție, transport și instalare finală.
● Strângerea de stivuitoare, Stackers Reach sau macarale deasupra panourilor de manevră în jurul fabricii și se încarcă pe remorci de tractor sau camioane specializate de înclinare pentru livrare la locul de muncă sau curte de inventar.
● Panourile sunt depozitate în poziție verticală pe un teren ferm sau blocând pentru a preveni așezarea diferențială sau fisurarea. Dunnage distribuie uniform sarcini între panourile stivuite. Depozitarea corectă protejează panourile de deteriorare.
Procedurile corespunzătoare, manipularea și depozitarea împiedică deteriorarea produselor din beton prefabricat terminate după ce sunt turnate și vindecate.
Instalare
Pentru a construi sistemul de fundație, instalarea pereților de fundație din beton prefabricat necesită o pregătire atentă, ridicare, conectare și reumplere.
● Fundația sau fundația plăcii trebuie să fie întărite și pregătite corespunzător cu dibluri, conectori și șuruburi de ancorare pentru a se potrivi cu panourile de perete. Suprafețele sunt curățate și nivelate la specificații.
● Panourile sunt echipate cu plăci de nailon atașate la inserții filetate turnate în panouri. Macarale ridică și poziționează fiecare panou deasupra fundației.
● Muncitorii ghidează panoul în loc și conectează tije de dibl sau șuruburi de ancorare la fundație. Panourile adiacente sunt conectate cu chit, splice de rebare sau conexiuni mecanice, așa cum este proiectat.
● Brățarea și puternica susțin panourile drepte și plumb până când toate îmbinările sunt fixate, iar structura de mai sus oferă stabilitate laterală. Alinierea este verificată pentru a se asigura că pereții sunt pătrați și în toleranță.
● După ce panourile sunt unite și stabilizate, exteriorul peretelui este preluat sau impermeabil, după cum este necesar. Filmul este plasat și compactat pe ambele părți folosind materiale de umplere granulare curate.
● Antreprenorul general și instalatorii finalizează o inspecție pentru a verifica pereții sunt plasați în mod corespunzător, conectat, impermeabil și recoltat pentru a face față proiectării structurale.
Cu o pregătire bună a site -ului și tehnici de instalare adecvate, pereții de fundație prefabricate pot fi ridicate cu exactitate și eficient pentru a începe proiecte de construcție pe o bază solidă.
Controlul calității și siguranța
Menținerea procedurilor riguroase de control și de siguranță a calității este imperativă atunci când fabrică și se ridică pereți de fundație din beton prefabricat.
● Protocoalele de siguranță trebuie să fie puse în aplicare cu elemente de cofraj, rebar, beton și ridicare. PPE -ul adecvat, inspecțiile de instruire și echipamente sunt critice.
● Cofrajul este examinat înainte de fiecare utilizare pentru defecte și semne de deformare. Rebar este inspectat pentru a verifica dimensiunea, distanțarea, poziția și splicingul pe specificații.
● Cilindrii de beton sunt testați pentru a confirma rezistența la compresie a ajuns la PSI necesară înainte de formularele de dezbrăcare. Nucleele pot fi luate din panouri vindecate pentru a valida calitatea betonului.
● După ce demoding, panourile terminate sunt verificate dacă sunt fisuri, spulbere și alte defecte. Orice defecte sunt mapate, apoi reparate și reaplicate.
● Muncitorii monitorizează operațiunile de finisare pentru a evita suprasolicitarea suprafeței sau a deteriora marginile și colțurile.
● La fața locului după instalare, pereții sunt protejați de deteriorare și vindecați corect prin controlul temperaturii și umidității.
● Rapoartele zilnice de control al calității documentează inspecții, teste și orice acțiuni corective pe parcursul procesului de fundație concret prefabricat.
Aderarea strictă la coduri, specificații și cele mai bune practici asigură că produsul final îndeplinește integritatea structurală, estetica și cerințele de durabilitate ale designului.
Concluzie
Producția și instalarea pereților de fundație din beton prefabricat necesită expertiză în ceea ce privește proiectarea, ingineria, știința materialelor și tehnicile de construcție. Atunci când sunt executate în mod corespunzător, calitatea, performanța structurală, viteza și beneficiile de eficiență merită să fie necesară o coordonare atentă.
Procesul începe cu o planificare și o inginerie amănunțită pentru a personaliza designul peretelui și amestecul de beton pentru cerințele specifice ale proiectului. Cofrajul și consolidarea trebuie construite cu precizie pentru a se potrivi cu desenele structurale. Materialele de beton brut sunt selectate riguros, testate și monitorizate pentru a atinge rezistența și funcția specificată.
Condițiile controlate ale fabricii permit fabricarea consistentă și de înaltă calitate a panourilor prefabricate.
Demolarea, manipularea și preparatele pe site protejează produsele finite până la instalare. Pereții sunt apoi ridicați și conectați folosind tehnici adecvate de către echipaje cu experiență.
Controlul calității, testarea și procedurile de siguranță sunt vitale în fiecare etapă, de la proiectare până la finalizarea construcției. O atenție atentă la plasarea rebarului, consolidarea betonului, întărirea, conexiunile și remedierea asigură integritatea structurală și performanța de lungă durată.
Cu expertiza corectă, echipamentele și managementul care aplică metodele acoperite în acest ghid, fundamentele de beton prefabricate pot fi o soluție eficientă, de înaltă calitate pentru clădiri rezidențiale și comerciale.
Întrebări frecvente
1. Care sunt principalele avantaje ale utilizării pereților de fundație prefabricate din beton?
Unele avantaje cheie ale pereților fundației prefabricate includ viteza de instalare, beton de înaltă calitate, durabilitate, uniformitate și economii de costuri din forța de muncă redusă și cofraj la fața locului. Setarea controlată a fabricii permite o fabricare eficientă.
2. Cât de groși sunt pereții de fundație din beton prefabricat?
Grosimile tipice variază de la 6 inci până la 12 inci grosime. Grosimea necesară depinde de designul structural, de încărcăturile clădirii, de înălțimea peretelui și de întărire necesară.
3. Cum sunt conectate panourile de perete prefabricate?
Panourile sunt conectate folosind splice de rebare sudate, conexiuni turnate care se blochează cu diblurile pe picior, îmbinări chit cu oțel de armare care traversează articulația, ancore post-instalate sau conexiuni mecanice.
4. Cum sunt create deschiderile pentru ferestre și uși în pereții prefabricate?
Deschiderile sunt încorporate în designul panoului și formate atunci când panourile sunt turnate. Oțelul de armare suplimentar este adăugat în jurul intrărilor pentru a menține integritatea structurală. Panourile cu uși sunt apoi ridicate și conectate la fața locului.
5. Ce fel de fundație este necesar pentru a sprijini pereții de beton prefabricate?
Pereții prefabricați poartă de obicei pe răspândirea din beton armat sau pe picioare individuale. O fundație de placă de mată din beton armat poate susține, de asemenea, panouri cu conectori de specialitate încorporate în placă.
